Многокомпонентные электрохимические газоанализаторы серии «Каскад-Н»
Назначение
Газоанализаторы серии «Каскад-Н» предназначен для определения концентрации NO, NO2, SO2, CO, O2, H2S и температуры в промышленных газовых выбросах.
В процессе измерения на жидкокристаллическом дисплее прибора отражается значение концентрации измеряемых компонентов, дата и время измерения, производится расчет основных теплотехнических параметров (температуры газа, потерь тепла с уходящими газами, коэффициента избытка воздуха).
В приборе предусмотрено наличие буферной памяти, используемой для архивации информации, полученной при произведенных замерах концентрации.
Отбор пробы на анализ осуществляется встроенным побудителем расхода.
Принцип действия
Электрохимический.
№ в реестре: 26385-04
Технические характеристики
|
Расход анализируемой газовой смеси, |
не более 1,0 ±0,5 дм3/мин. при разряжении в газоходе до –100 mbar |
|
Предел основной погрешности |
см. таблицу «Метрологические характеристики» |
|
Средний срок службы |
не менее 6 лет* |
|
Питание |
~230 В, 50 Гц (=12В, встроенный аккумулятор) |
|
Габаритные размеры: |
не более 235×400×112 мм |
|
Масса |
не более 6 кг |
Условия эксплуатации
|
Температура |
+10...+40оС |
|
Давление |
630-800 мм рт.ст. |
|
Влажность |
до 95% |
|
Расход анализируемой газовой смеси |
1,0 ±0,2 дм3/мин. |
* Отбор пробы на анализ осуществляется встроенным побудителем расхода.
* Ресурс определён без учёта замены сенсоров и срока службы аккумуляторов
|
Анализируемый компонент |
Диапазон измерений |
Предел основной допускаемой погрешности |
||
|
Абсолютной Δ, мг/м3 |
Относительной δ, % |
Приведённой, γ, % |
||
|
H2S |
0–100 мг/м3 |
±(5+0,15Сх) мг/м3 |
– |
– |
|
SO2 |
0–1,0 г/м3 1,0–5,0 г/м3 |
±(0,01+0,14Сх) г/м3 ±(0,05+0,1Сх) г/м3 |
– – |
– – |
|
NO |
0–1,0 г/м3 1,0–3,0 г/м3 |
±(0,01+0,14Сх) г/м3 ±(0,05+0,1Сх) г/м3 |
– |
– |
|
NO2 |
0–50 мг/м3 50–200 мг/м3 |
±(5+0,2Сх) мг/м3 ±(10+0,1Сх) мг/м3 |
– – |
– – |
|
CO |
0–6,0 г/м3 |
±(0,01+0,05Сх) г/м3 |
– |
– |
|
CO |
0–2,0 г/м3 2,0–20,0 г/м3 |
±(0,02+0,065Сх) г/м3 ±(0,05+0,05 Сх) г/м3 |
– |
– |
|
O2 |
0–25 об. % |
– |
– |
±2,5 |
|
CO2 |
0–25 об. % |
Определяется расчётным путем |
||
|
T, oC |
50–800 oC |
– |
±3 |
– |
Модификации газоанализатора Каскад-Н
|
Модификация |
Диапазон измеряемых концентраций мг/м3 |
||||||
|
H2S |
SO2 |
NO |
NO2 |
CO |
O2 об % |
T, °С
|
|
|
КАСКАД-Н 52.1 |
0–0,1 |
|
|
0–0,2 |
0–20 |
0–25 |
50–800 |
|
КАСКАД-Н 52.2 |
0–0,1 |
|
0–3,0 |
|
0–20 |
0–25 |
50–800 |
|
КАСКАД-Н 52.3 |
0–0,1 |
|
0–3,0 |
0–0,2 |
|
0–25 |
50–800 |
|
КАСКАД-Н 52.4 |
|
|
0–3,0 |
0–0,2 |
0–20 |
0–25 |
50–800 |
|
КАСКАД-Н 62.1 |
0–0,1 |
|
0–3,0 |
0–0,2 |
0–20 |
0–25 |
50–800 |
|
КАСКАД-Н 62.2 |
|
0–5,0 |
0–3,0 |
0–0,2 |
0–20 |
0–25 |
50–800 |
|
КАСКАД-Н 62.3 |
|
0–5,0 |
0–3,0 |
0–0,2 |
0–6,0 |
0–25 |
50–800 |
Стандартная комплектация

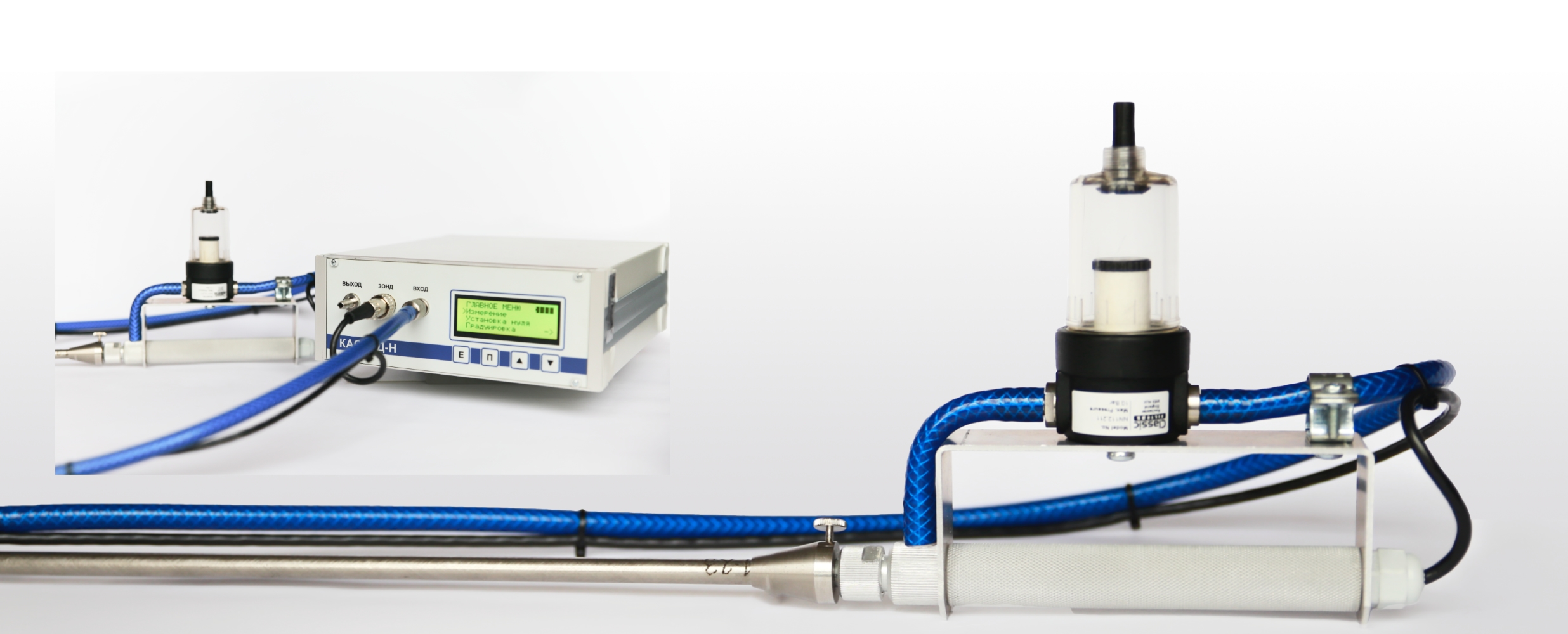

Газоанализатор, руководство по эксплуатации, методика поверки, встроенная аккумуляторная батарея, встроенный насос для отбора пробы на анализ, модемный кабель, футляр для переноски, переносной зонд со встроенной термопарой, фильтром и каплеотбойником.
Длина погружной части зонда: 330, 560, 930, 1180 или 1530 мм.
Ресурс электрохимических датчиков составляет не менее 3,5 лет.
Дипломы и благодарности

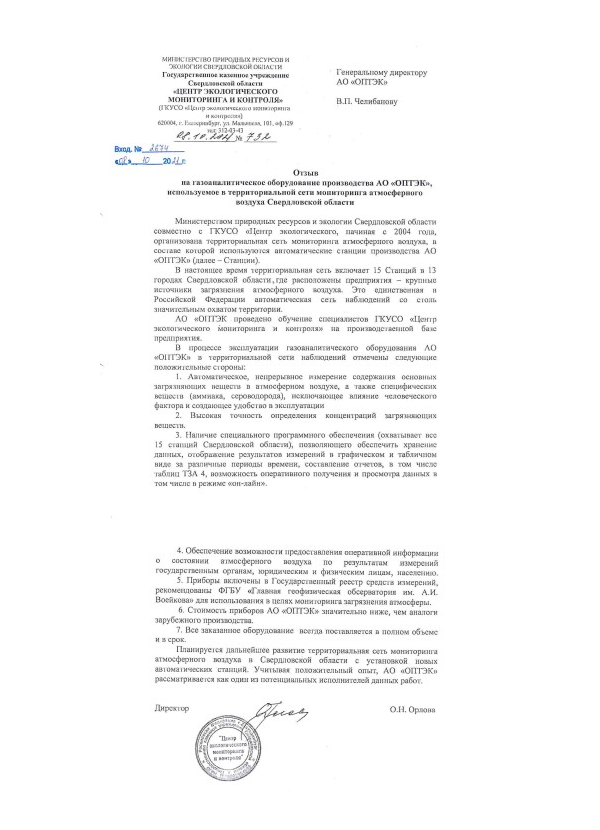

Почётный диплом от министерства природных ресурсов и экологии Свердловской области
Благодарственное письмо от ГБУ Свердловской области "Центр экологического мониторинга и контроля"

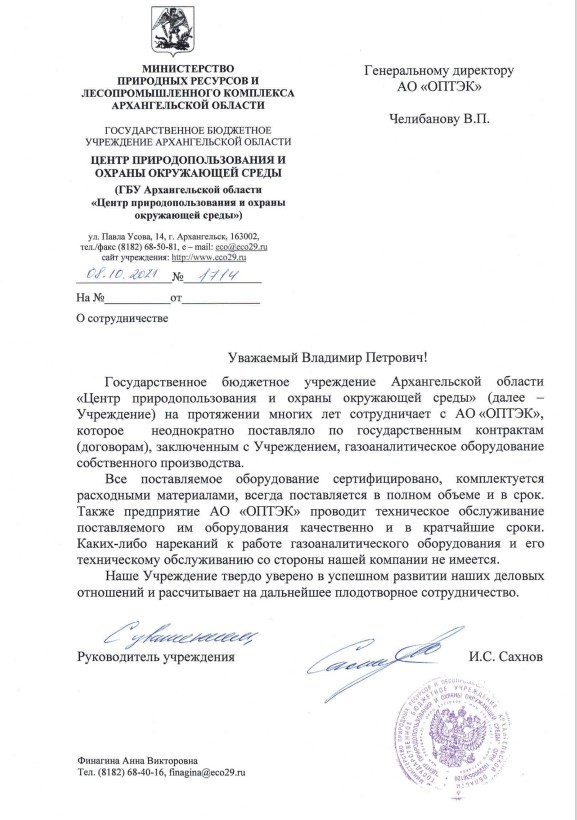

Благодарственное письмо от ГБУ Архангельской области "Центр природопользования и охраны окружающей среды"

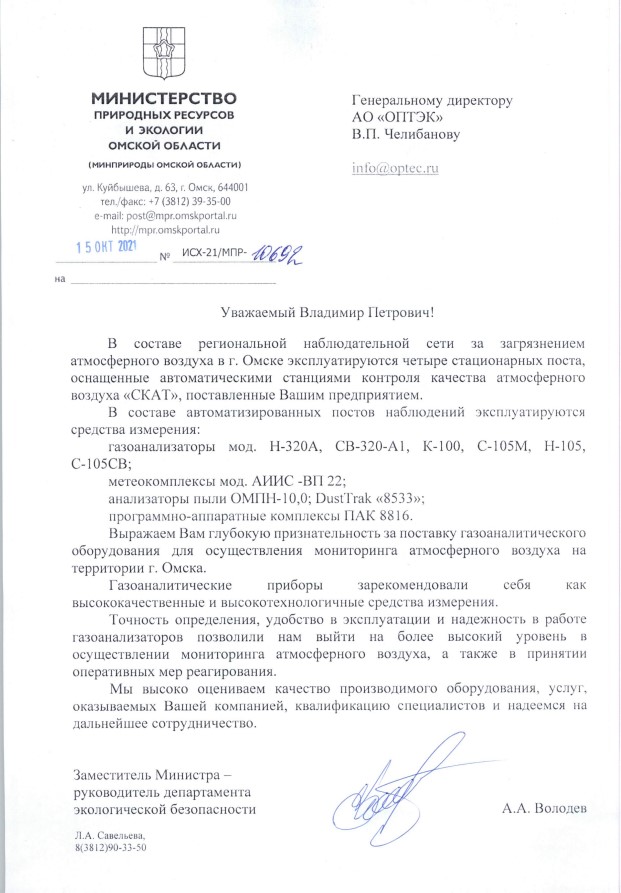

Благодарственное письмо от Министерства природных ресурсов и экологии Омской области
Знак Качества ФБГУ "РОСТЕСТ-Москва" "Газоанализаторы серии 105 АО "ОПТЭК"
Знак Качества ФБГУ "РОСТЕСТ-Москва" "1. Измерительный комплекс "СКАТ" 2. Пробоотборник воздуха автоматический ОП-М"
Свидетельство о присвоении Знака качества "Система аналитическая OPTEC-785-Н"

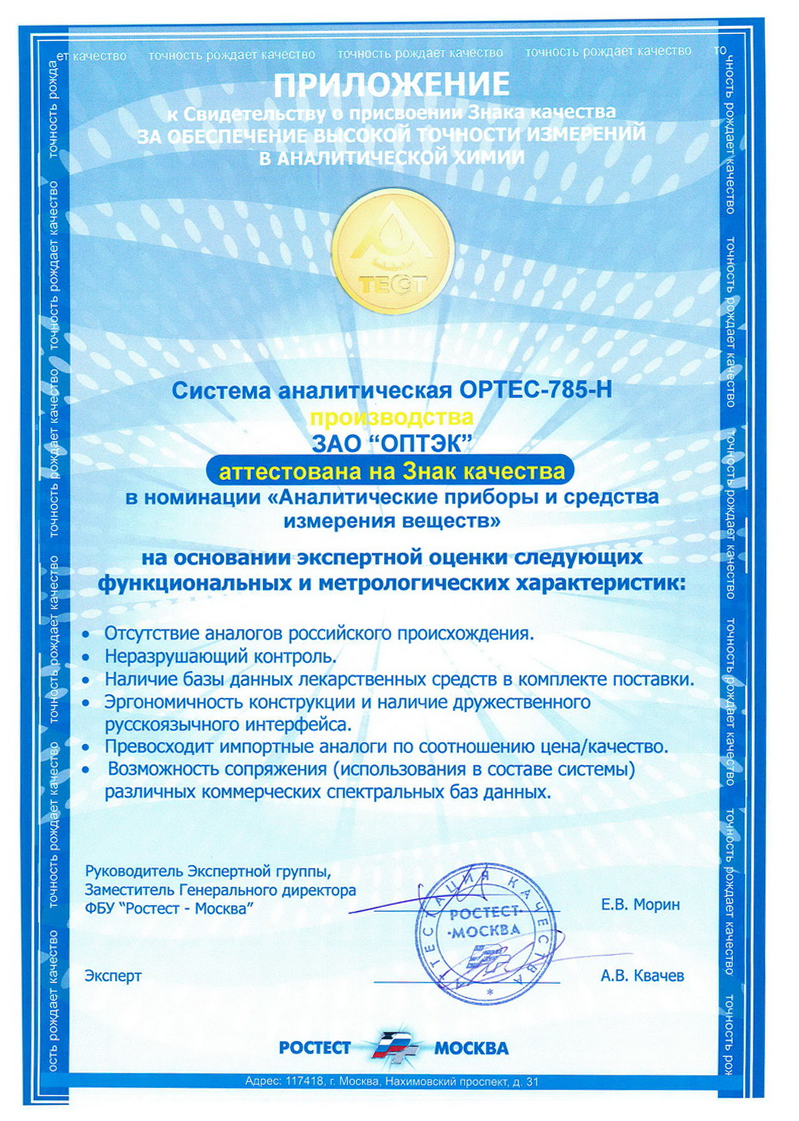

Приложение к свидетельству о присвоении Знака качества "Система аналитическая OPTEC-785-Н"
Сертификат выставки Аналитика Экспо 2020
Свидетельство о присвоении Знака качества "Измерительный комплекс "СКАТ"

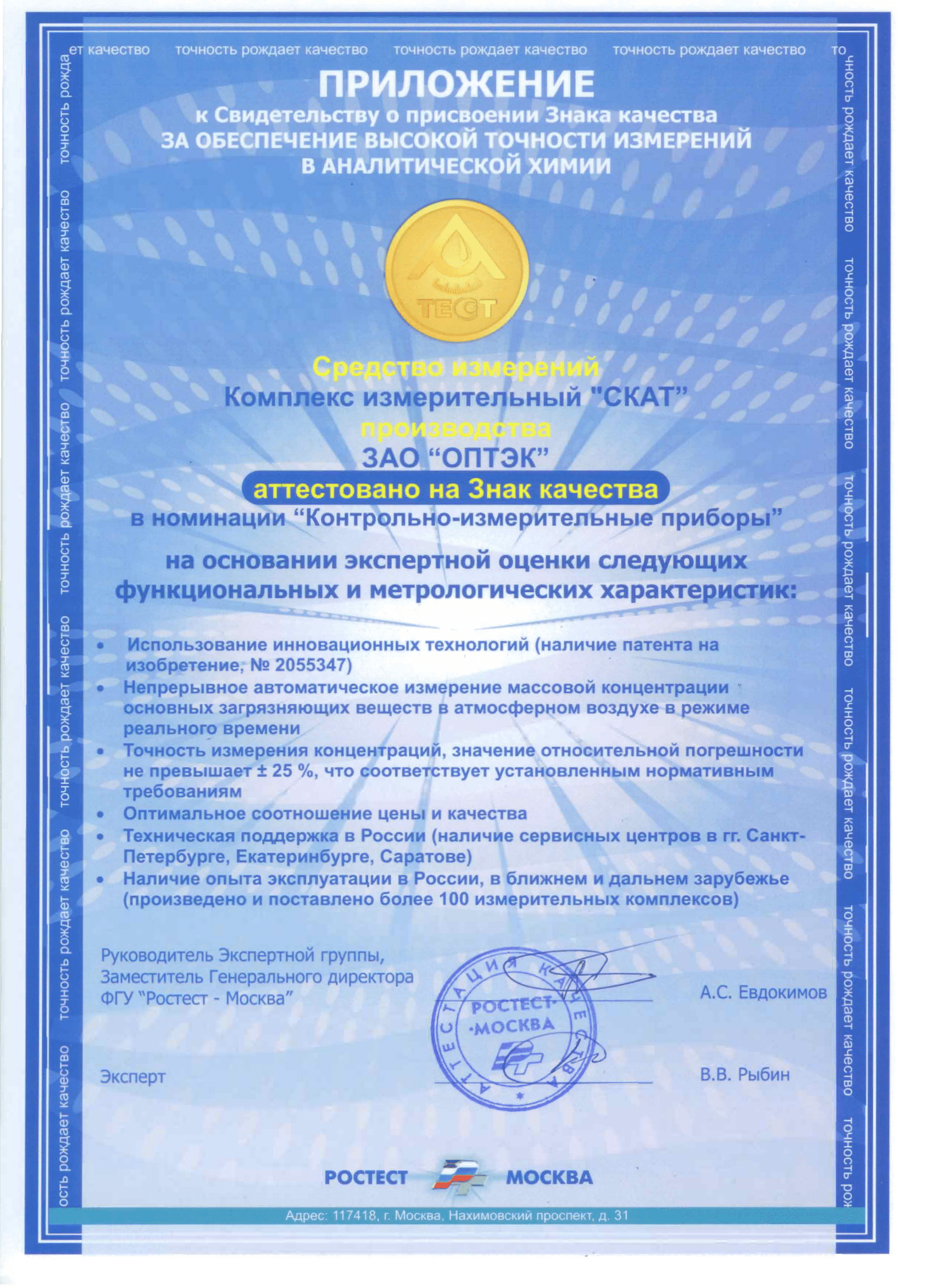

Приложение к свидетельству о присвоении Знака качества Измерительный комплекс "СКАТ
Знак Качества ФБГУ "РОСТЕСТ-Москва" "Система аналитическая OPTEC-785-Н"

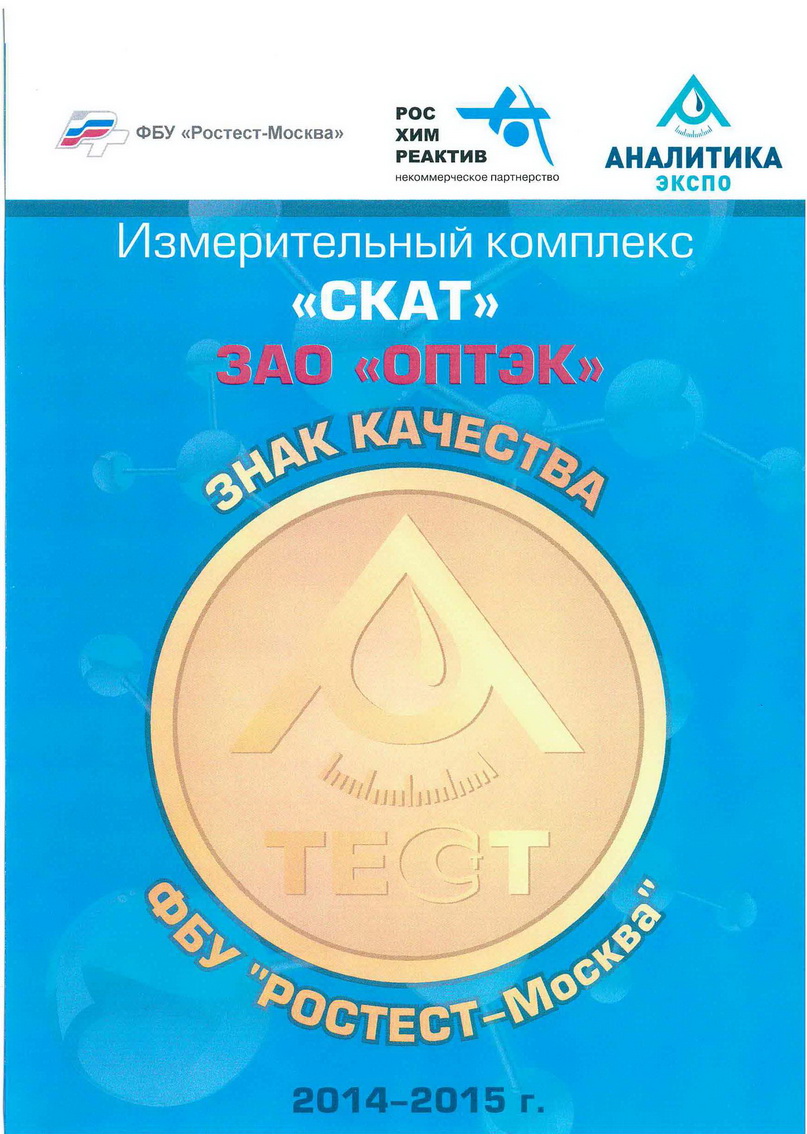

Аналитика Экспо - 2014
VIII Воронежский промышленный форум
Сертификат "АНАЛИТИКА ЭКСПО 2016"
Сертификат "АНАЛИТИКА ЭКСПО 2013"
Свидетельство о присвоении Знака качества "Система аналитическая OPTEC-785-Н"
Приложение к свидетельству о присвоении Знака качества "Система аналитическая OPTEC-785-Н"
УралЭкология. Промышленная безопасность - 2012.

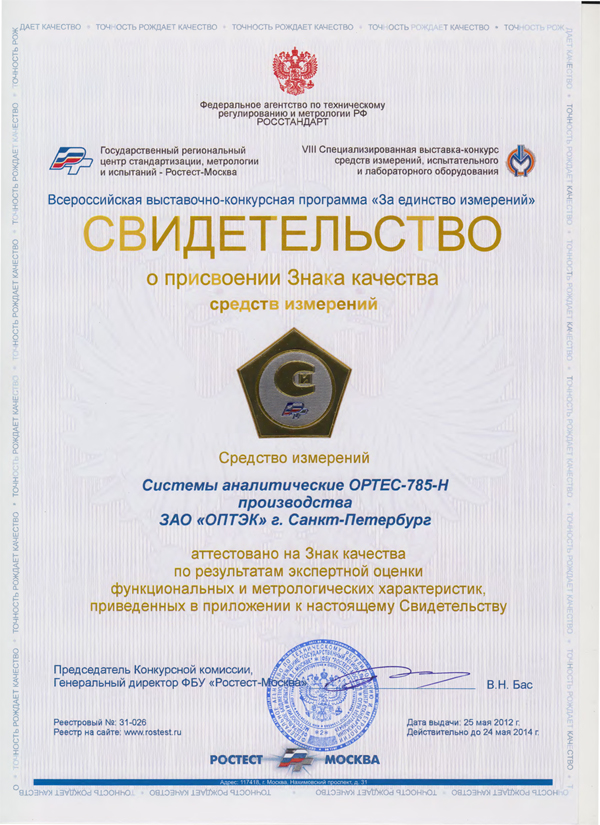

Свидетельство о присвоении Знака качества средств измерений Система аналитическая ОРТЕС-785-Н
"За вклад в российское приборостроение"
За обеспечение высокой точности измерений в аналитической химии, апрель 2012 г.
Точные измерения-основа качества и безопасности, май 2012
Аналитика Экспо - 2012
Аналитика Экспо - 2012 За многолетнее участие.
Экология большого города - 2012
Simexpo - 2011
Измерительный комплекс СКАТ За обеспечение высокой точности измерений в аналитической химии. Апрель 2012
Измерительный комплекс СКАТ За обеспечение высокой точности измерений в аналитической химии 2012.
Измерительный комплекс СКАТ За обеспечение высокой точности измерений в аналитической химии 2012.
Аналитика Экспо - 2011
За обеспечение высокой точности измерений, май 2011 г.
Знак качества за обеспечение высокой точности измерений, май 2011 г.
За разработку и создание спектрометра комбинационного рассеяния OPTEC-785-H, сентябрь 2010г.
Диплом добросовестного поставщика-2010
Медаль добросовестного поставщика, май 2010 г.
Почетный знак победителя Всероссийского конкурса «Добросовестный поставщик-2010»
Диплом выставки «Метрология-2010»
Золотая медаль выставки-конкурса «Метрология-2010»
Аналитика Экспо 2010
Измерительный комплекс СКАТ. «За обеспечение высокой точности измерений в аналитической химии», апрель 2010 г.
Измерительный комплекс СКАТ. «За обеспечение высокой точности измерений в аналитической химии», апрель 2010 г.

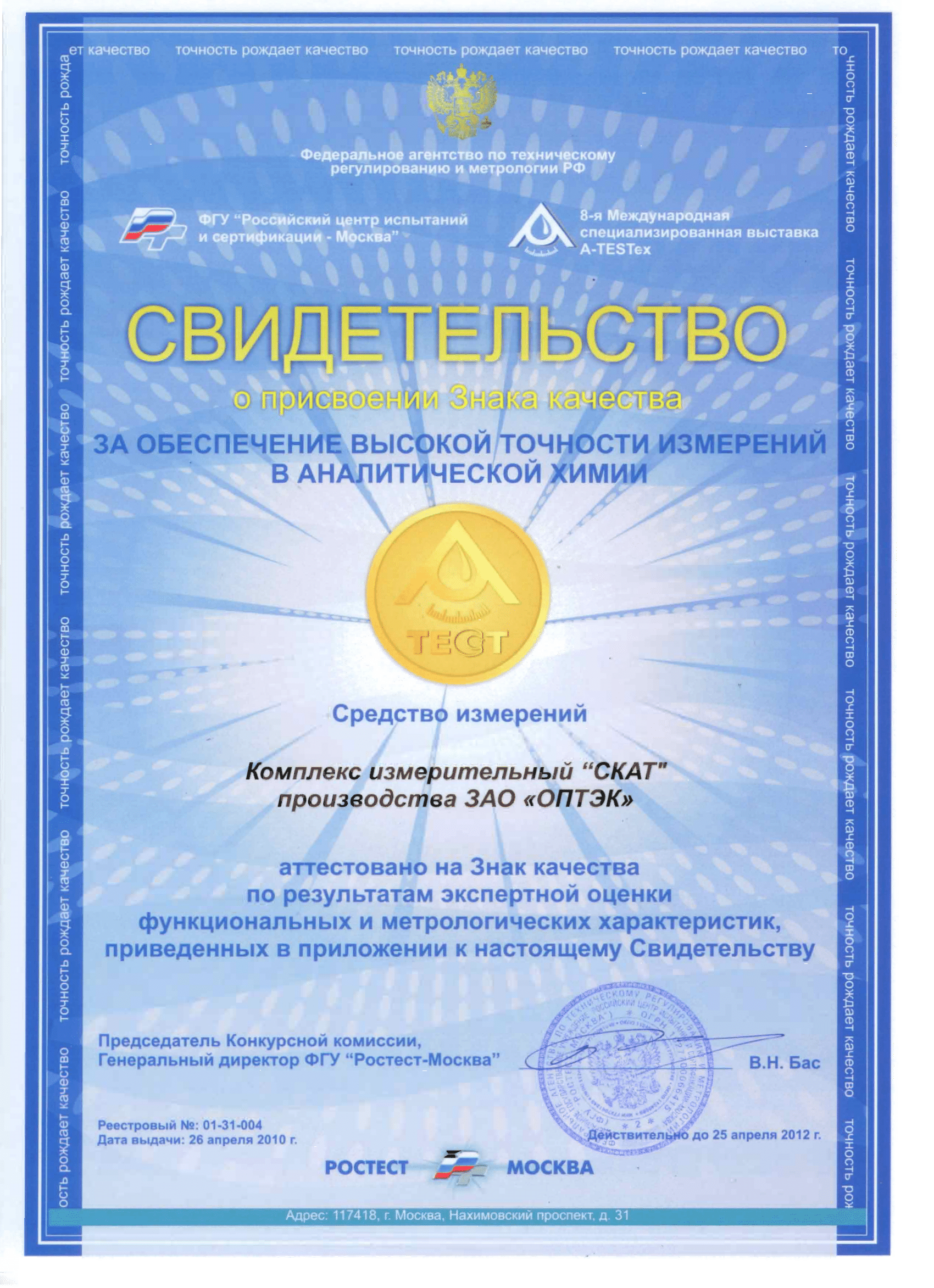

Свидетельство о присвоении Знака качества "Измерительный комплекс "СКАТ"
