Газоанализатор отходящих газов топливосжигающих установок «АДГ»
Назначение
Газоанализаторы отходящих газов «АДГ» предназначены для автоматического измерения объемной концентрации оксида углерода, оксида азота, диоксида азота, диоксида серы и кислорода в отходящих газах топливосжигающих установок. Газоанализаторы Каскад-Н предназначены для анализа сложных многокомпонентных газовых смесей в воздухе рабочей зоны.
Принцип действия
Электрохимический.
Область применения
Контроль промышленных газовых выбросов. Газоанализаторы «АДГ» представляют собой стационарные автоматические показывающие приборы непрерывного действия, конструктивно выполненные в двух блоках: (измерительный блок и блок пробоподготовки). Газоанализаторы АДГ предназначены для эксплуатации только во взрывобезопасных помещениях. Число измерительных каналов определяется заказчиком в зависимости от модификации газоанализаторов.
№ в реестре: 27365-09
Технические характеристики
| Диапазон измерений и предел основной погрешности измерений | см. таблица: "Основные метрологические характеристики" |
|
Средний срок службы газоанализатора |
не менее 8 лет* |
|
Питание |
~230В, 50 Гц |
|
Потребляемая мощность |
95 Вт (2 блока) |
|
Выходной цифровой сигнал Токовый выход |
RS-232 4 -20 мА |
|
Габаритные размеры |
Измерительный блок 482х410х132 мм Блок пробоподготовки 265х310х130 мм |
|
Масса |
Измерительный блок 8 кг Блок пробоподготовки 5 кг |
Условия эксплуатации
|
Температура |
+10...+40оС |
|
Температура анализируемой газовой пробы |
5 ... + 600oС (при использовании блока пробоподготовки |
|
Давление |
630-800 мм рт.ст. |
|
Влажность |
до 95% |
* Ресурс определён без учёта замены сенсора.

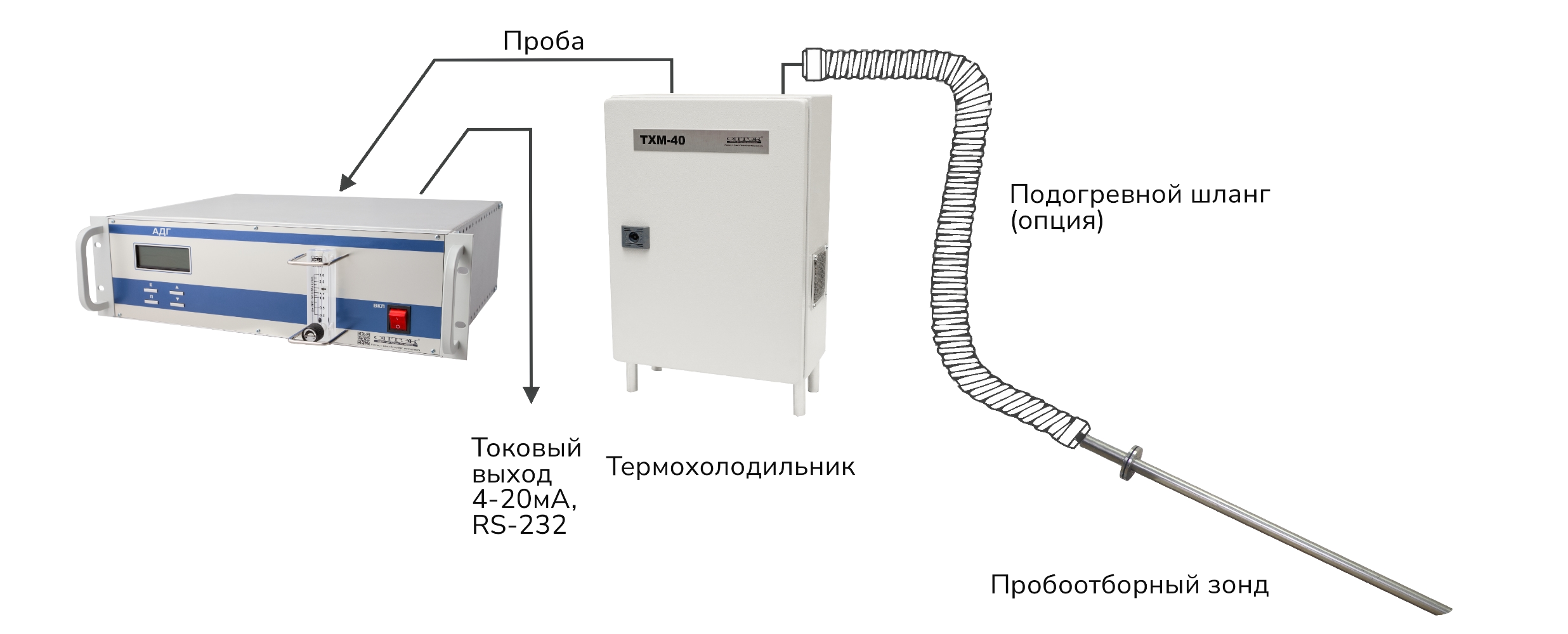

Необходимая комплектация: блок пробоподготовки термоэлектрический мод. ТХМ-40.2; зонд для ТХМ-40.2 (либо зонд для газоходов).
|
Модификация |
Нормы |
||||
|
Анализируемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
|||
|
Поддиапазоны |
Абсолютная погрешность, Δ |
Относительная погрешность, δ |
|||
|
АДГ-304 АДГ-304Н
Кол-во измерительных каналов от 1 до 4-х по выбору потребителя. |
СО |
0–5000 млн-1 |
0–200 млн-1 200–5000 млн-1 |
±20 млн-1 – |
– ±10 |
|
NO |
0–1000 млн-1 |
0–100 млн-1 100–1000 млн-1 |
±15 млн-1 – |
– ±15 |
|
|
SО2 |
0–2000 млн-1 |
0–200 млн-1 200–2000 млн-1 |
±30 млн-1 – |
– ±15 |
|
|
О2 |
0–21 об.% |
0–4 об. % 4–21 об. % |
±0,4 об. % – |
– ±10 |
|
|
АДГ-305 АДГ-305Н
Кол-во измерительных каналов от 1 до 4-х по выбору потребителя. |
СО |
0–1000 млн-1 |
0–100 млн-1 100–1000 млн-1 |
±10 млн-1 – |
– ±10 |
|
NO |
0–1000 млн-1 |
0–100 млн-1 100–1000 млн-1 |
±15 млн-1 – |
– ±15 |
|
|
NО2 |
0–100 млн-1 |
– |
±15 млн-1 |
– |
|
|
О2 |
0–21 об. % |
0–4 об. % 4–21 об. % |
±0,4 об. % – |
– ±10 |
|
Модификации газоанализатора АДГ
|

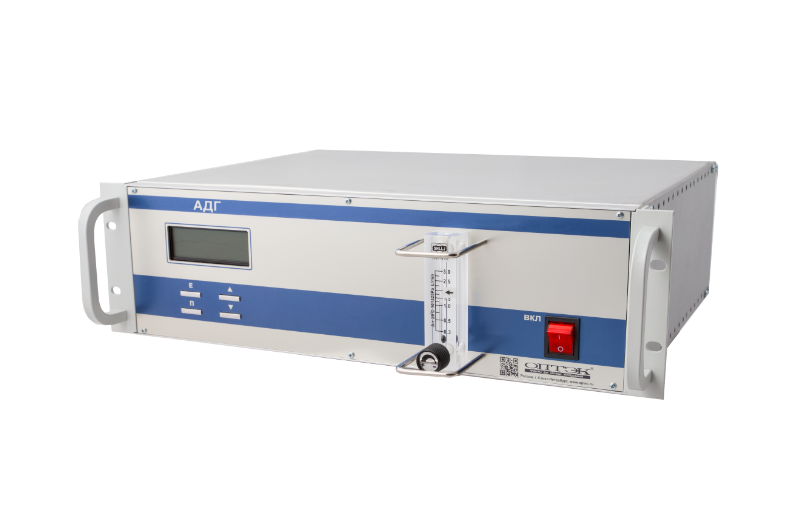

Стоечное исполнение |

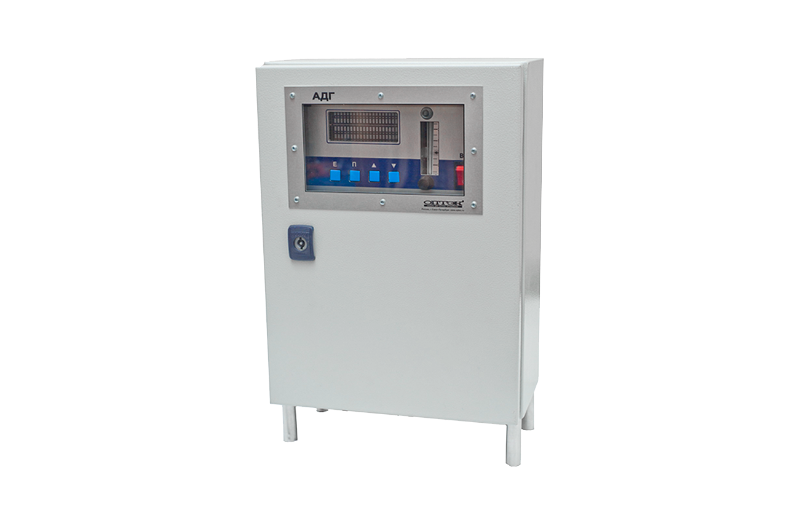

Настенное исполнение |
|
АДГ-304(305) |
АДГ-304Н(305Н) |
|
|
|
